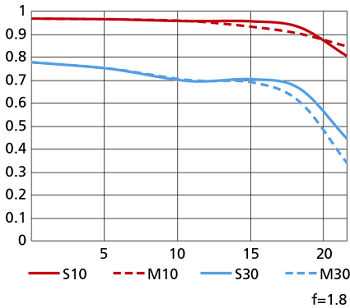

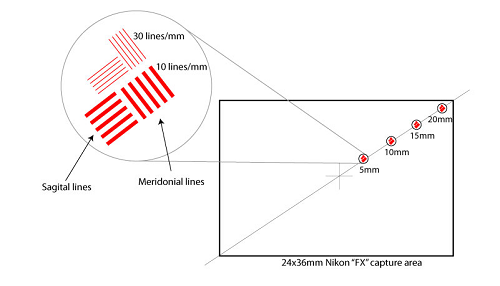

Функция за предаване на модулацията или MTF е стойност за измерване на потенциала на оптична производителност на обективите. MTF графиките Ви дават по-добра представа за оптичното качество на различните обективи NIKKOR и може да бъде полезна референция, когато търсите и сравнявате обективи. MTF графиките може да се открият на уеб страниците, посветени на всеки обектив NIKKOR на уеб сайта Nikon Global.MTF графиката представя контраста и разделителната способност на даден обектив от центъра до периферията му и ги сравнява с „идеален обектив“, който би пропуснал 100% от светлината, преминаваща през него. Контрастът на обектива е важен, понеже е взаимносвързан с разделителната способност на обектива.Използването на MTF графика е предпочитаният начин за изучаване на оптичната производителност на обективите, защото се използват теоретични уравнения за създаването на графиката на производителност и не се разчита на субективни мнения, основен обект, функции на фотоапарата, софтуер или други фактори.Оста y (вертикалната ос) на дадена MTF графика представя преминаването на светлината през обектива с максимална стойност от „1,0“, което означава 100% пропускане на светлината, въпреки че 100% пропускане на светлината не е възможно, защото стъклото не е 100% прозрачно.Оста x (хоризонталната ос) показва разстоянието от центъра на изображението към краищата му. Така че стойността „0“ в долния ляв ъгъл представлява центъра на обектива, а цифрите по протежението на долната ос представляват разстоянието към периферията на обектива в милиметри.Как се разчита MTF графикаВ MTF графиките на Nikon се представят две групи от данни: сагитални и меридионални линии.„Сагиталните линии“ (непрекъснатите линии) представляват измерванията на контраста на двойки линии, които са разположени паралелно спрямо централна диагонална линия, която преминава през центъра на обектива от долния ляв ъгъл до горния десен ъгъл.„Меридионалните линии“ (пунктираните линии) представляват двойки линии, които също са позиционирани по продължението на невидима линия от центъра на обектива до края, но тези двойки линии са перпендикулярни спрямо диагоналната линия.Има две групи от тестови линии за всяка сагитална и меридионална стойност: една група или двойка линии с 10 линии на милиметър и втора група с 30 линии на милиметър. Долните двойки линии (10 линии/мм) обикновено ще бъдат по-високо на графиката спрямо по-предизвикателната фина разделителна способност от 30 линии/мм.Най-общо казано колкото линиите са по-високо и по-равни, толкова по-добре. По-високите линии са индикация за по-добър контраст (10 линии/мм) или разделителна способност (30 линии/мм), докато по-плоска линия (от ляво надясно) показва, че оптичната производителност е приблизително същата в периферията на изображението като тази в центъра.По-долу има MTF графика за обектива NIKKOR Z 35mm f/1.8 S. Когато измерва производителността на даден обектив за MTF графика, Nikon извършва тестовете при максимална (най-широка) диафрагма на обектива. Контрастът на сагиталните и меридионалните двойки линии в различни точки от центъра на обектива се измерва и показва на графиката.MTF графиката съдържа измерване на сагиталните и меридионалните линии както при 10 линии на милиметър, така и при 30 линии на милиметър. Така се получава графика с 4 отделни линии.Червената, 10 линии/мм (10 линии на милиметър), указва способността на обектива да възпроизвежда ниска пространствена честота или ниска разделителна способност. Тази линия указва стойностите за контраста на обектива и колкото линията е по-високо и по-права, толкова по-добре; защото колкото по-високо е линията, толкова по-голям контраст може да възпроизведе обектива. Синята, 30 линии/мм (30 линии на милиметър), указва способността на обектива да възпроизвежда по-висока пространствена честота или по-висока разделителна способност; тази линия се отнася за разделителната способност на обектива и отново колкото е по-високо, толкова по-добре.Линията започва от лявата страна на графиката, която представлява центъра на обектива. С движението си надясно линията указва периферията на обектива, за да може да се види как контрастът и остротата на обектива се променя от центъра към периферията на изображението.Използване на MTF графики за определяне на ефекта боке на обективаДруга характеристика, която може да се разчете от дадена MTF графика, е боке характеристиката на обектива. Боке е термин, който се използва за описване на ефекта на размазване или замъгляване в зоните, които са извън фокус на дадено фотографско изображение (за повече информация, моля, прочетете нашата статия „Какво представлява бокето?“ тук). Ефектът боке се различава за различните обективи и той се влияе от качеството на използваните елементи в обектива и броя ламели на диафрагмата в конструкцията на обектива (с повече ламели се постигат кръгове с по-правилна форма и следователно по-добър ефект боке). Колкото по-близко една до друга са непрекъснатата и пунктираната линии, толкова по-мек е ефектът за областите извън фокус за даден обектив. Производителност на обективаMTF графики може да се използват за сравняване на два сходни обектива от един и същи производител, но може да е трудно да се прави сравнение между различни производители поради разлики в начина на тестване и показване. Освен това MTF графиката измерва единствено теоретичната оптична производителност на даден обектив. Много фактори (сензор за изображение на фотоапарата, софтуерни настройки на фотоапарата, филтри, основен обект, движение на обекта/фотоапарата и др.) може значително да повлияят на крайното качество на изображението, така че MTF графиките трябва да се използват само като отправна точка, когато се сравнява и закупува обектив. Също така е важно да се отбележи, че има и други аберации, които не се виждат на дадена MTF графика, като например линейно изкривяване (извиване на прави линии), хроматични аберации, отблясъци на обектива, винетиране (намаляване на осветеността в краищата на изображението). Други фактори също трябва да се вземат под внимание, когато планирате закупуване, като например размер, тегло, портативност, боравене, разстояние на близко фокусиране, функция за намаляване на вибрациите. Print Share By Email Share By Social Ask A Question FaceBook Twitter
